همه‌چیز درباره راهگاه (Runner System) در قالب‌های تزریق پلاستیک
نمای شماتیک از سیستم راهگاه سرد در قالب تزریق پلاستیک؛ شامل اسپرو، رانرهای شاخه‌ای و گیت‌ها که مسیر انتقال مذاب از نازل تا حفره‌های قالب را نشان می‌دهد.
در فرآیند تزریق پلاستیک، پلیمر مذاب باید از نازل دستگاه وارد قالب شده و به تمام حفره‌ها منتقل شود. این انتقال از طریق شبکه‌ای به نام راهگاه انجام می‌شود. راهگاه بخشی غیر از قطعه اصلی است که پس از خروج از قالب، از محصول جدا شده و معمولاً دوباره آسیاب (Regrind) و به چرخه تولید اضافه می‌شود.
واژه «راهگاه» در زبان فارسی معادل دقیق انگلیسی Runner System است و در گویش‌های صنعتی گاهی «راهگا»، «رانر» یا «راگر» نیز شنیده می‌شود. نقش این بخش در کیفیت، سرعت و هزینه تولید بسیار مهم است.
اجزای اصلی سیستم راهگاه

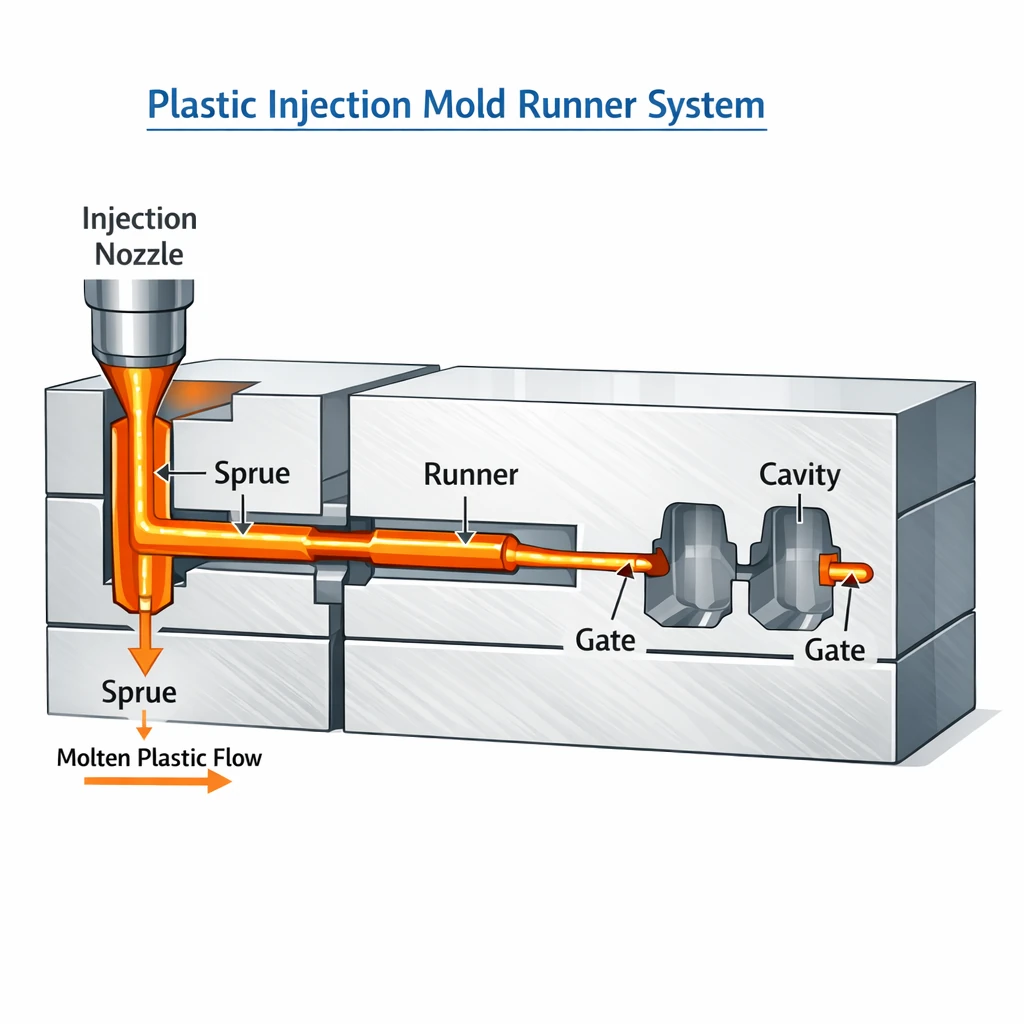

اجزای اصلی سیستم راهگاه شامل اسپرو (Sprue)، رانر (Runner) و گیت (Gate) در قالب تزریق پلاستیک؛ ساختار مسیر جریان مذاب از ورودی تا نقطه ورود به قطعه.
سیستم راهگاه در قالب تزریق پلاستیک معمولاً از سه جزء اصلی تشکیل می‌شود:
- اسپرو (Sprue – راهگاه اصلی): کانال عمودی که مواد مذاب را مستقیماً از نازل وارد قالب می‌کند.
- رانر (Runner – راهگاه فرعی): شاخه‌های افقی که مذاب را در میان چندین حفره توزیع می‌کنند.
- گیت (Gate – دروازه ورود): بخش باریک اتصال رانر به خود قطعه؛ گلوگاه جریان که تأثیر مستقیم بر کیفیت تزریق دارد.
نقش و اهمیت راهگاه در فرآیند تزریق
راهگاه تنها یک مسیر انتقال نیست؛ بلکه تعیین‌کننده کیفیت و یکنواختی قطعات تولیدی است. طراحی صحیح آن جریان یکنواخت، کاهش تنش‌های داخلی، جلوگیری از حباب و افزایش سرعت تولید را تضمین می‌کند.
- ایجاد مسیر مناسب برای جریان مذاب
- بالانس دمایی و سرعت جریان بین حفره‌ها
- جلوگیری از گرفتگی، یخ‌زدگی و پرشدگی ناقص
- حداقل‌سازی ضایعات و کاهش مصرف مواد
انواع راهگاه در قالب‌سازی
۱. راهگاه سرد (Cold Runner)
رایج‌ترین نوع راهگاه که در اکثر قالب‌های چندحفره‌ای استفاده می‌شود. مذاب پس از تزریق در مسیر سرد شده و همراه قطعه خارج می‌شود. این نوع سیستم نسبتاً ارزان‌تر است و نگهداری ساده‌تری دارد.
- طراحی ساده
- هزینه ساخت پایین
- ایجاد ضایعات آسیاب‌پذیر
۲. راهگاه گرم (Hot Runner)
در این سیستم، راهگاه همیشه گرم نگه داشته می‌شود و مذاب در مسیر جامد نمی‌شود. به همین دلیل هیچ ضایعاتی به شکل «راهگاه» ایجاد نمی‌شود.
- عدم تولید ضایعات راهگاه
- بالانس عالی جریان
- سرعت تولید بیشتر
- هزینه اولیه بالا و نیاز به نگهداری دقیق

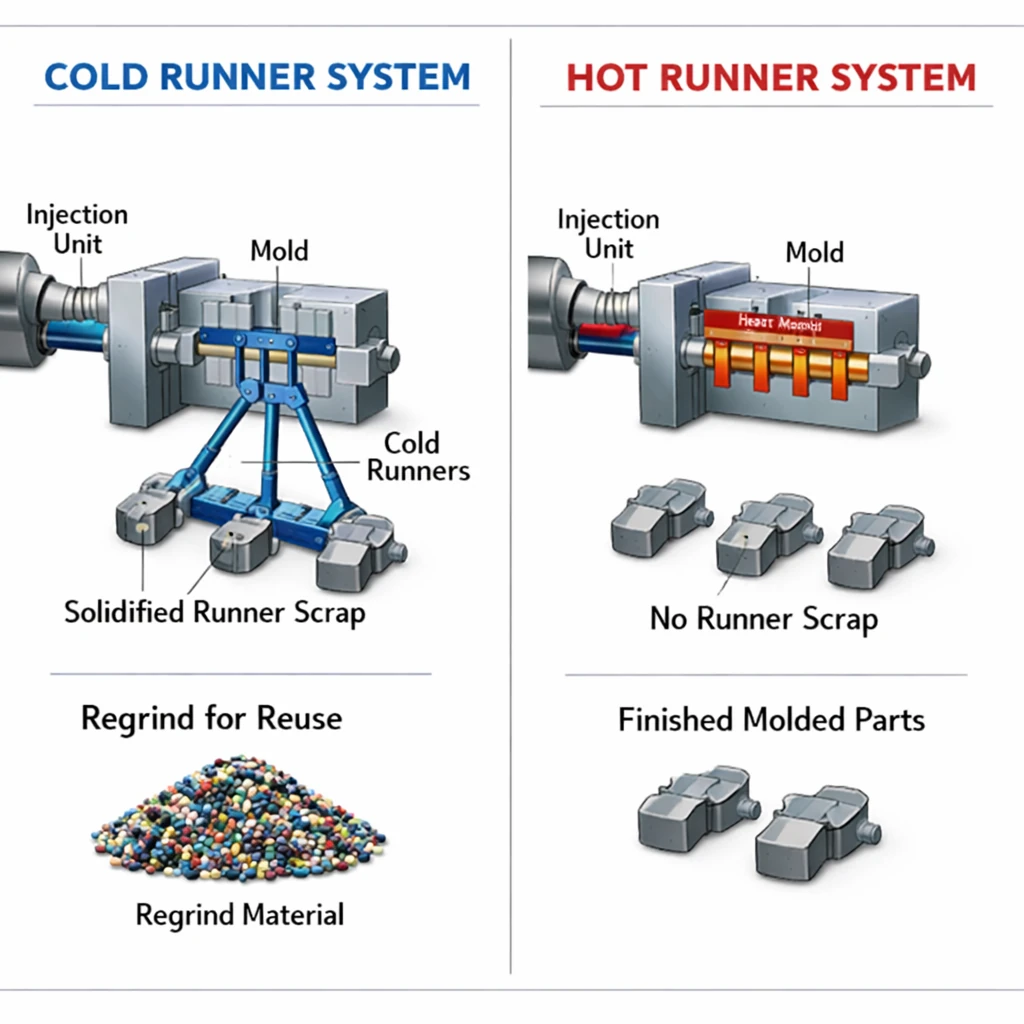

مقایسه عملکرد راهگاه سرد و گرم در تزریق پلاستیک؛ در سیستم گرم مسیر همواره داغ نگه داشته می‌شود و ضایعات راهگاهی تولید نمی‌شود، در حالی که راهگاه سرد پس از هر سیکل به‌صورت جامد از قالب خارج می‌گردد.
بازیافت و استفاده مجدد از راهگاه
راهگاه سرد پس از خروج از قالب معمولاً به شکل یک شبکه درختی است. این شبکه آسیاب می‌شود و با درصد مشخصی (Regrind%) دوباره به مواد خام افزوده می‌شود.
- قابلیت بازیافت بالا
- افزایش بهره‌وری مواد
- کاهش هزینه‌های تولید
البته درصد مجاز افزودن مواد آسیابی بسته به نوع پلیمر (ABS، PP، PS، PET و ...) و حساسیت قطعه متفاوت است و معمولاً بین ۵ تا ۳۰ درصد توصیه می‌شود.
منابع معتبر
- Rosato, D. V., Injection Molding Handbook, Springer.
- SPI Plastics Engineering Handbook, Society of the Plastics Industry.
- Beaumont, J., Runner and Gating Design Handbook, Hanser Publishers.
- Modern Plastics Encyclopedia, McGraw‑Hill.
نتیجه‌گیری
راهگاه یکی از اجزای حیاتی در قالب‌های تزریق پلاستیک است. طراحی مناسب آن کیفیت محصول نهایی، سرعت تولید و هزینه مصرف مواد را به شدت تحت تأثیر قرار می‌دهد. شناخت اجزای راهگاه و تفاوت میان سیستم‌های سرد و گرم برای طراحان قالب، اپراتورها و مدیران تولید کاملاً ضروری است.
